引言

性能,是一个问题。

每个项目成长到一定的规模,都几乎必然要遇到性能问题,当遇到性能问题时,我们是:

  • 一脸懵逼,就知道很卡、很慢,不知道为什么

还是

  • 能够快速洞察性能瓶颈,找到行之有效的优化方案

取决于我们对性能的理解深浅,以及是否有一套好的工具和方法。

接下来给大家分享我自己在定位业务性能问题时常用的三步法,为了方便记忆,我把它总结为一句话:

  • 在瀑布下用火焰烤饼

话不多说,喝口水直接开撸!

三步法助你快速定位网站性能问题

Performance面板简介

介绍三步法之前,先来简单了解下Chrome开发者工具的Performance性能面板,以及性能分析报告的基本组成。

生成性能分析报告

以DevUI团队的掘金个人主页为例,使用Chrome浏览器访问:https://juejin.cn/user/712139267650141

然后按F12打开Chrome的开发者工具,选择Performance性能面板。

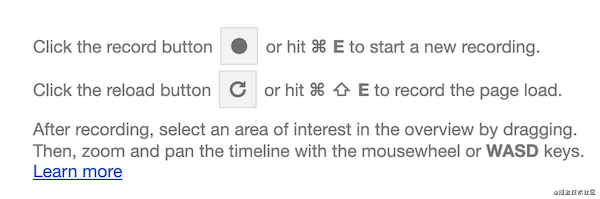

这时我们会看到一个简单的指引:

三步法助你快速定位网站性能问题

指引里面有两个按钮,上面的按钮是手动录制,下面的是自动录制,我们点击傻瓜式的自动录制,自动录制会自动刷新页面,在页面加载完成之后,生成该页面的性能分析报告,无需人工干预,非常方便。

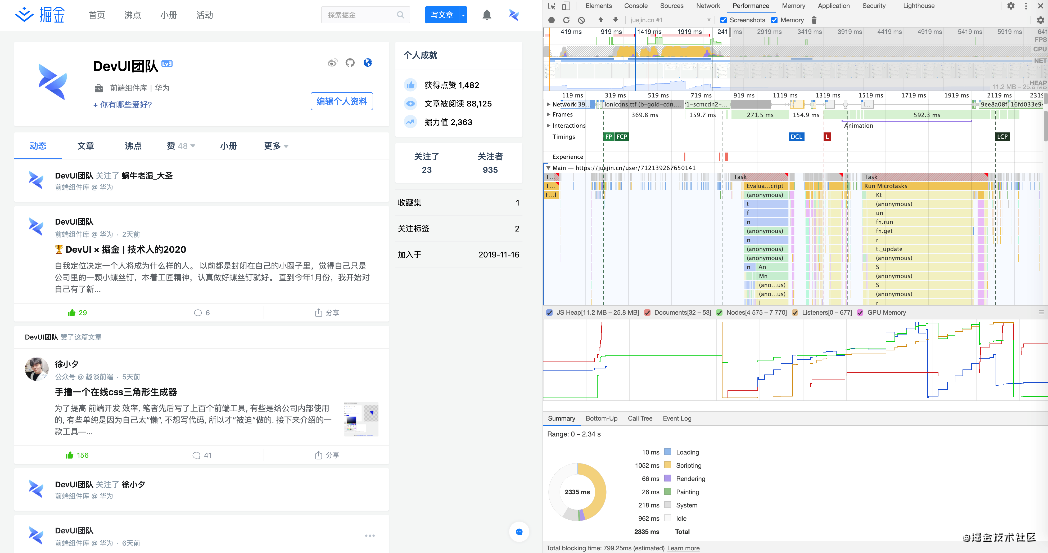

等个几秒钟报告就生成好了,一眼看去,花花绿绿的,不知道从何看起?

三步法助你快速定位网站性能问题

性能报告的组成

我们对生成的性能分析报告做一个简单的面板分类,看起来就很清晰了。

三步法助你快速定位网站性能问题

工具栏

性能报告的顶部是一个工具栏(或者叫控制面板),里面有一堆按钮,我这边用得比较多的是前面三个,其中前两个在指引里已经介绍过了,第三个是用来清除报告的。

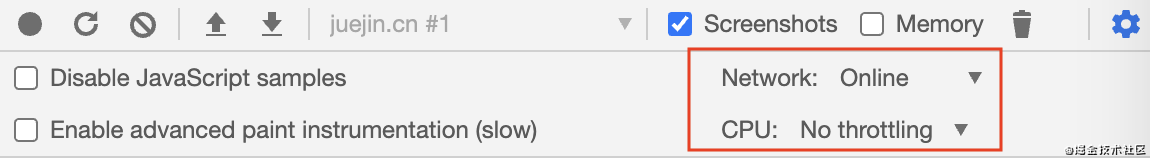

还有两个隐藏的功能也很有用,一个是模拟慢网速的,另一个是模拟慢CPU的,对移动端应用做性能优化可能会用到。

三步法助你快速定位网站性能问题

概览面板

工具栏下面是一个概览面板,显示了整个页面加载过程中的FPS(Frames Per Second,每秒传输帧数),用来评估页面的流畅度,有大片红色说明页面可能存在卡顿。

FPS下面是CPU处理各个任务花费的时间,再往下是网络请求的耗时,概览面板最下面是每一帧的截图。

线程面板

概览面板往下是线程面板,默认展开的是网络请求瀑布图,其他线程的详情都是收起的。

每个线程面板对性能分析都有价值,而我最常用的是瀑布图和火焰图,后面会重点分析这两个图,如何利用这两张图来分析网站的性能瓶颈。

内存面板

再往下是内存面板,内存面板需要在控制面板中手动打开,它是一个分类的内存占用折线图。

每条折线是一种任务随时间推移的内存占用:

  • JS堆栈
  • 文档
  • HTML节点
  • 事件监听
  • GPU内存

详情面板

最下面是详情面板,首先看到的是一个饼图,这个饼图显示了各种类型任务的占比,这个非常有用,能否一眼看出什么类型的任务是性能瓶颈。

是资源加载还是脚本执行?是页面渲染还是图像绘制?又或者是空闲时间太长?

第一步:看饼图

刚才介绍Performance面板的组成时,提到了3个非常有用的性能分析利器,分别是详情饼图、请求瀑布图和主线程火焰图。

我把这三张图总结成一句话:

在瀑布下用火焰烤饼

这句话也是我自己在做性能分析和优化时,屡试不爽的小技巧。

详情面板中的饼图用于展示各种类型任务的耗时占比。

主要有以下几种任务:

  • 蓝色是资源加载
  • 黄色是脚本执行
  • 紫色是页面渲染
  • 绿色是图形绘制
  • 白色是空闲时间

还是举刚才的例子。

三步法助你快速定位网站性能问题

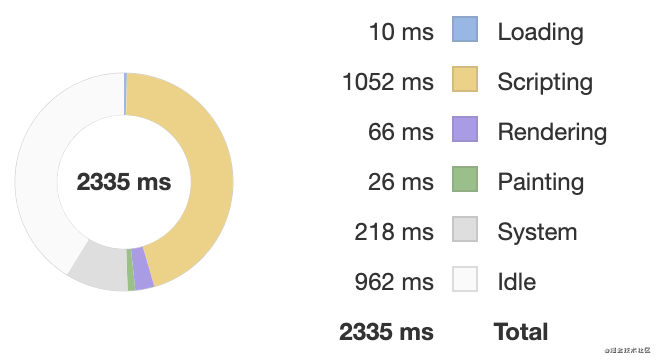

从饼图可以看出占比最多的是脚本执行和空闲。

脚本执行时间长,我们大概可以猜测里面可能存在长任务(Long task);

而空闲占比多可能是等待服务器的响应时间太长。

饼图可以快速形成基本的判断,而具体原因则需要分析瀑布图和火焰图。

第二步:看瀑布图

我们来看下请求瀑布图,瀑布图和火焰图都是线程面板的一部分,瀑布图的横轴是时间轴,瀑布图上有很多五颜六色的色块,这些色块就是请求块,每种颜色代表一类资源:

  • 蓝色是HTML文件
  • 紫色是CSS文件
  • 黄色是JavaScript文件
  • 绿色是图片
  • 灰色是后台接口

我们主要关注那些长色块,长色块意味着耗时长,可能是性能瓶颈。

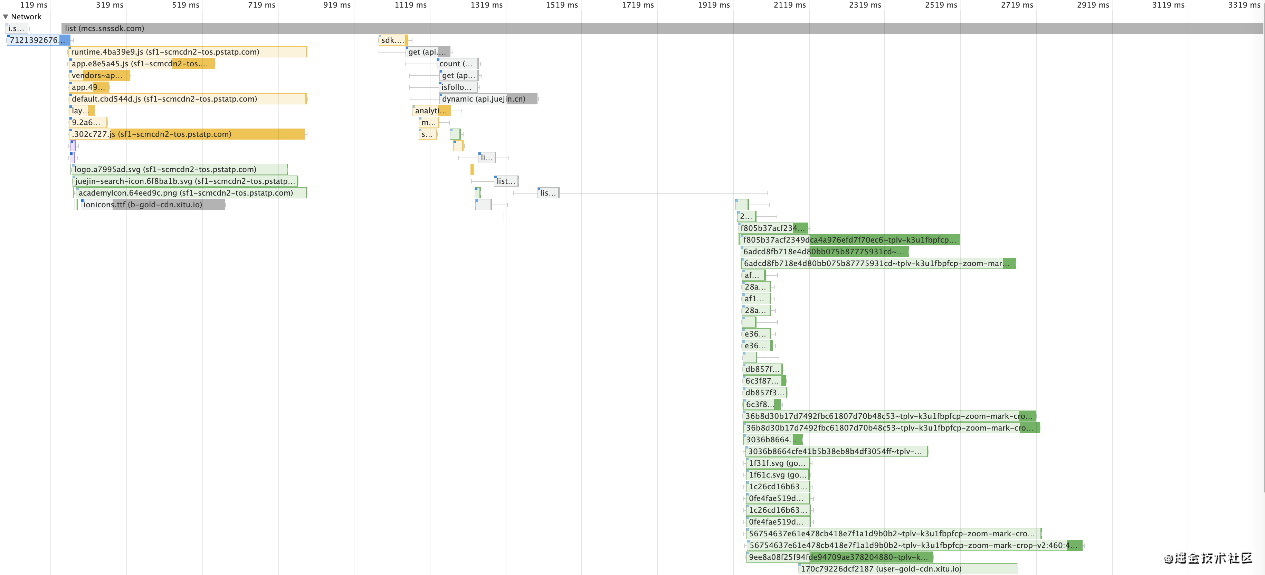

还是看下掘金个人主页的瀑布图。

三步法助你快速定位网站性能问题

总结瀑布图的特点

我们先观察这张图有什么特点,图形观察能力,相信大家小学就已经培养起来了,大致我们可以总结出以下比较明显的特点:

  • 特点一:大瀑布被分成三个小瀑布
  • 特点二:最左边的小瀑布大部分都是黄色色块,中间的小瀑布大部分是灰色色块,最右边的小瀑布大部分是绿色色块
  • 特点三:前两个瀑布之间有一段间距,中间什么色块都没有
  • 特点四:后两个瀑布被一个灰色色块的“尾巴”连在了一起
  • 特点五:顶部有一个超长的灰色色块

类似的特点我们还可以总结出很多来,但是这些特点说明了什么呢?能否帮助我们定位性能瓶颈呢?

回答这些问题需要我们对瀑布图以及浏览器原理有很多的认识,我们一步步来分析吧。

分析瀑布图的含义

我们按从左到右,从上到下的顺序进行分析,最左边有两个色块,一个灰色色块,一个蓝色色块,我们分别点击这两个色块,在详情面板看下它们的详情信息。

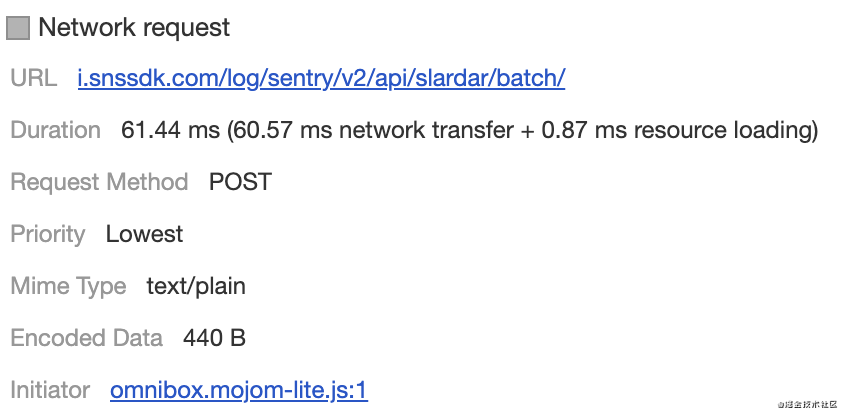

先看灰色色块

三步法助你快速定位网站性能问题

我们有注意到这个请求的启动器(Initiator)是一个Chrome插件:chrome://new-tab-page/omnibox.mojom-lite.js

因此我们不关注,接着看蓝色色块

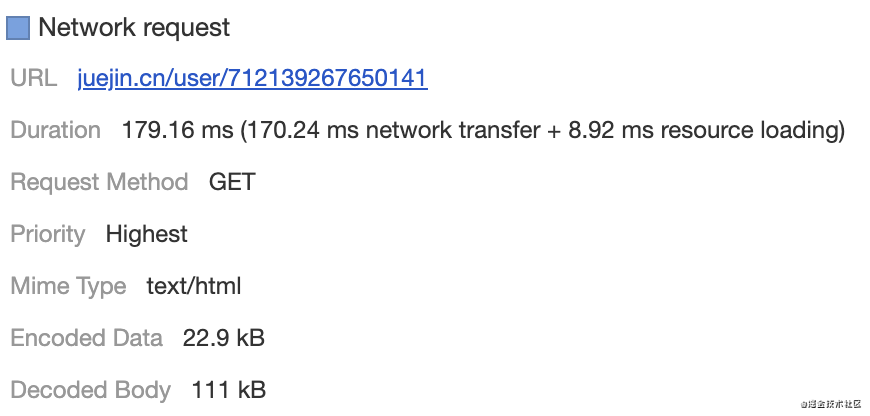

三步法助你快速定位网站性能问题

前面我们已经介绍了,蓝色色块代表HTML文件,我们从详情的Mime Type为text/html也可以验证这一点。

我们滚动鼠标滚轮,把这个瀑布图放大,看这个蓝色请求块的细节

三步法助你快速定位网站性能问题

请求块的组成

通过查看细节图,我们有了新的发现:

每个请求块都由四部分组成:

  1. 左侧线:代表请求发送之前的时间(Before Request Sent)
  2. 浅色块:代表请求已经发送(Request Sent),直到服务器返回第一个字节给浏览器(TTFB, Time to First Byte)
  3. 深色块:服务器返回的内容全部下载到浏览器(Content Download)
  4. 右侧线:等待主线程处理(Waiting for main thread)

这个HTML文件是整个网页渲染的起点,成功请求并下载这个文件,才会有接下来的故事。

这个请求块的浅色块部分占比比较大,根据前面的介绍,浅色部分代表的是服务器的响应速度,浏览器已经早早地发出了请求,服务器却迟迟才给回应(第一个字节到达浏览器)。

中间可能是网络慢,也可能是服务器处理速度慢,需要具体排查,毕竟这个HTML文件不算大,才111KBb,却花了179ms。

对比另外一个文件layouts.default.js,体积比它大124KB,请求耗时却比它小一半多,才74ms。(后来发现这个数据不稳定,这个HTML文件应该不至于构成性能瓶颈)

另外所有后续的请求都依赖于这个HTML,没有它其他请求都不会发生,它是一个阻塞请求,性能必须要有保障。

发现可能的性能瓶颈

我们继续看右边的请求块,顶部那个超长的灰色块依然是Chrome插件的请求,我们不管,看下面那一堆黄色的请求块,这些都是JavaScript文件。

HTML文件下载完了之后,就会开始一行一行解析其中的HTML标签,遇到设置了谁、src属性的<script>标签,就会去下载src指定的JavaScript脚本文件。

三步法助你快速定位网站性能问题

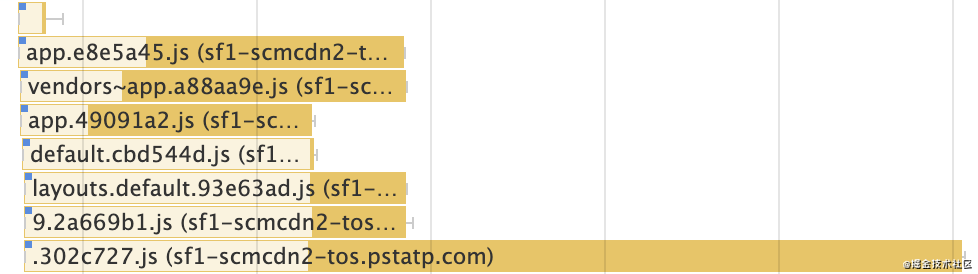

从瀑布图可以看出,一共并行下载了8个JavaScript文件,它们的域名都是一样的:

不是说Chrome浏览器对同一个域名,并行的请求数最大是6个吗?

不仅仅是JavaScript文件,下面还有3个同域名的图片资源,也是在并行请求的,也就是说几乎同时发起了11个请求。

这说明

掘金的静态资源服务器升级到了HTTP/2

HTTP/2的多路复用可以实现一个TCP连接同时传输多个资源。

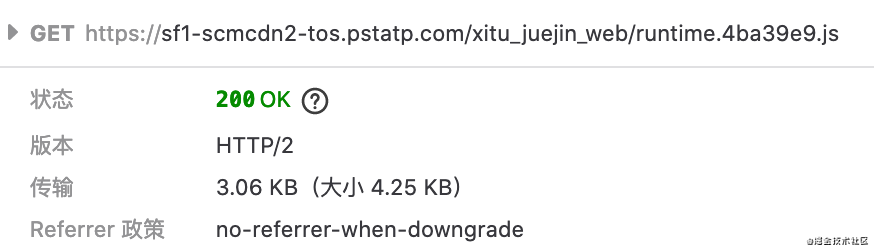

我们到Network面板里去看下这些JavaScript的请求详情,果然和我们猜测的一致,这一点必须给掘金点个赞

三步法助你快速定位网站性能问题

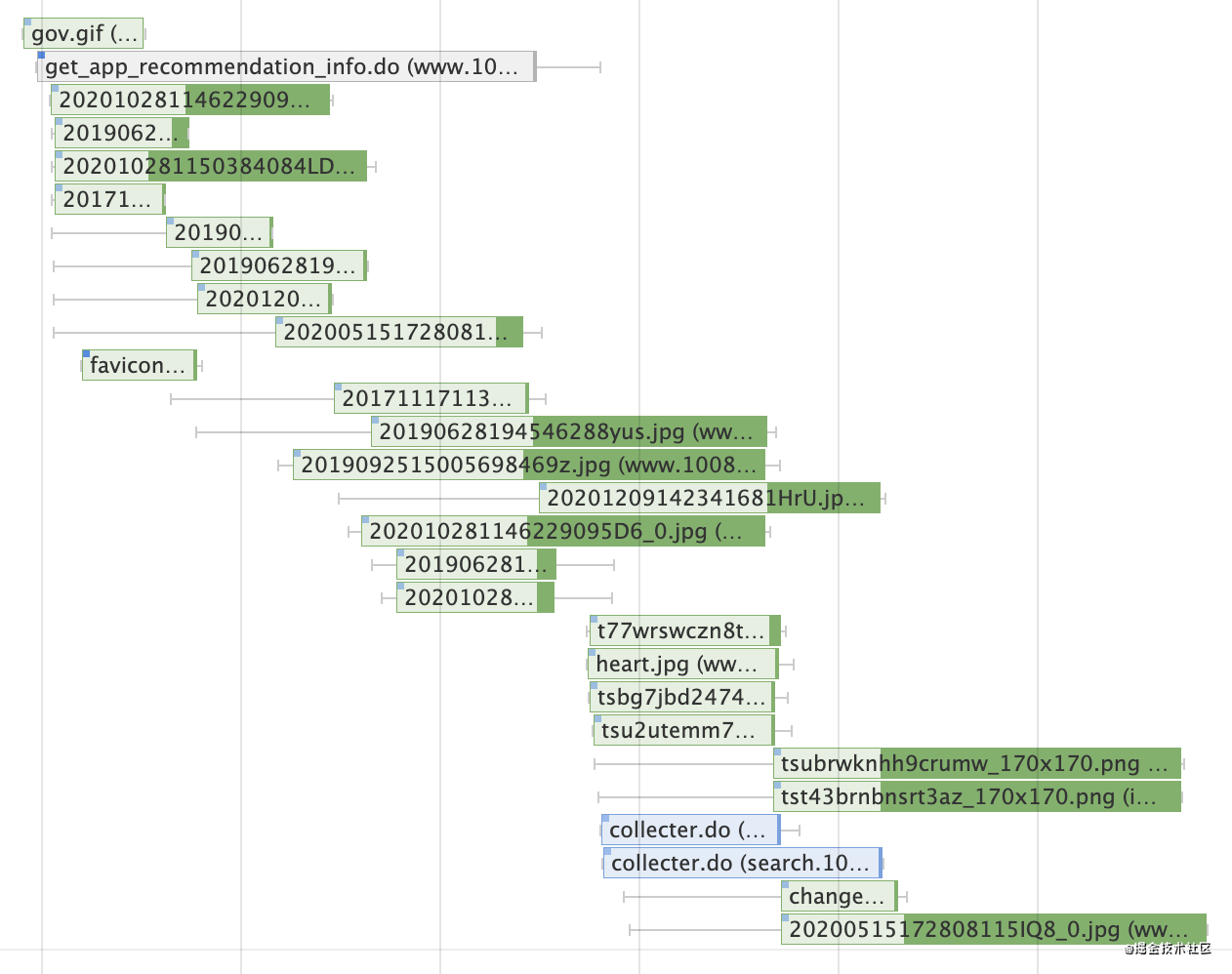

发一个某86网站和掘金的对比图,大家感受一下

某86网站:

三步法助你快速定位网站性能问题

掘金:

三步法助你快速定位网站性能问题

虽然前者更像一个瀑布,但是我喜欢后者丝滑般的体验。

我们再来仔细看这8个请求,相信细致的你一定发现了一个现象:

  1. 它们的共同点除了刚才提到的域名一样外,这些请求块的左右线都很短
  2. 有三个特别长的请求块,分别是1/5/8,需要格外关注

请求块的左右线都非常短是一个好现象,说明没有什么等待时间,所有时间都用在了传输数据上。

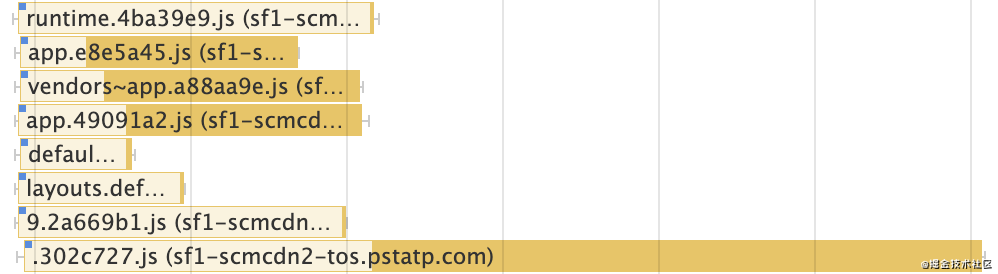

我们分别点击1/5/8请求块看它们的详情

三步法助你快速定位网站性能问题

这非常奇怪,1/5的资源大小和8的不在一个量级上,耗时却比8还多。

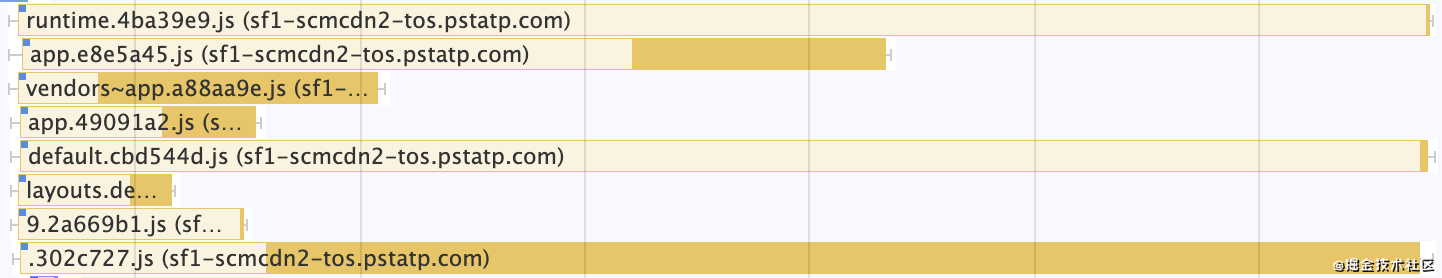

为了确定这是偶然的,还是必然的,我又录制了两次这个掘金个人主页的性能报告

三步法助你快速定位网站性能问题三步法助你快速定位网站性能问题

这次和预期的基本一致,8耗时比其他都长,这个JavaScript文件3.9MB,太大了,很可能是性能瓶颈。

其他

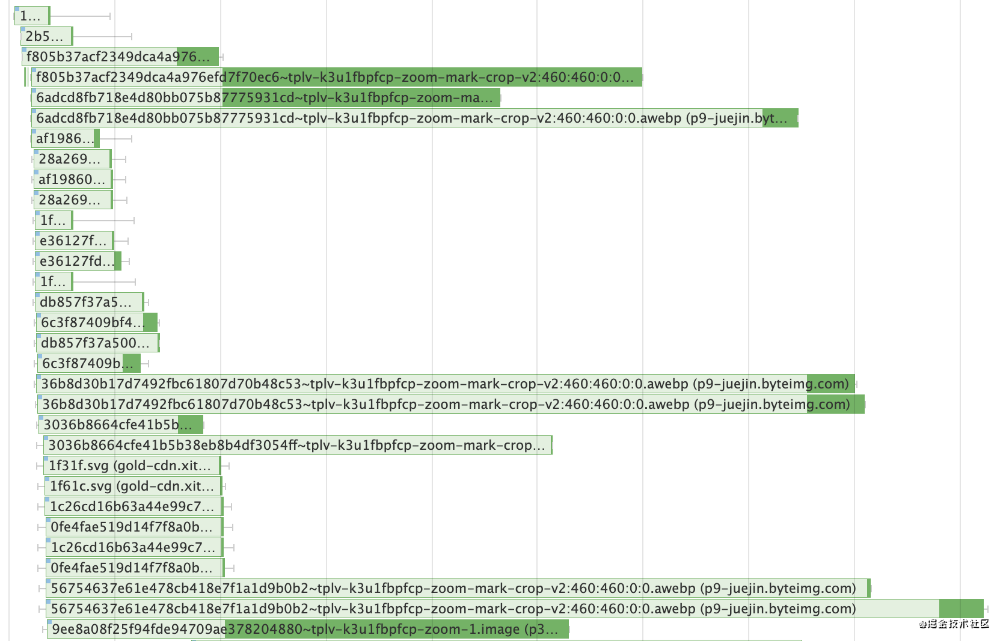

让我们继续往下分析,黄色JavaScript色块下面一共有三种颜色的色块:

  • 紫色:CSS样式文件
  • 绿色:图片文件
  • 灰色:字体文件(大小为189KB)

这几个文件体积都不大,并且通过多次生成性能报告,发现这几个请求耗时都不如第8个JavaScript文件长,所以初步判断这些请求不构成性能瓶颈。

接着看中间那个瀑布,通过多次生成性能报告,发现中间瀑布并没有什么特别耗时的请求,不过不管生成多少次报告,有一点是确定的,就是

这三个瀑布之间总是有些空白

这些空白到底说明了什么呢?

看完火焰图,相信你就会豁然开朗。

第三步:看火焰图

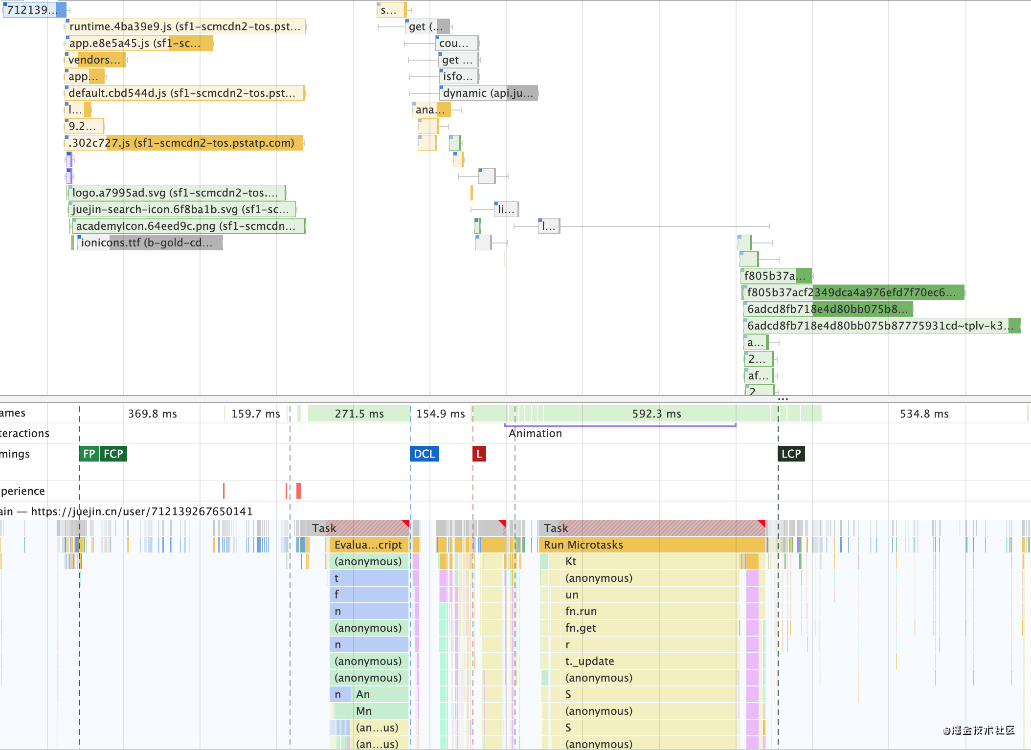

在看正式的火焰图之前,先来看一个瀑布图和火焰图放在一起的效果

三步法助你快速定位网站性能问题

看完这张瀑布和火焰的对比图,你一定看出了一个现象

瀑布图有空白的地方,火焰图就有颜色;
瀑布图有颜色的地方,火焰图就是空白。

But Why?

要回答这个问题需要了解浏览器主线程执行任务的原理,以及火焰图是做什么的,别着急,让我们一步步来分析。

火焰图是什么

火焰图也是线程面板的一部分,它代表的是浏览器主线程的任务流:

随着页面的加载,时间的推移,主线程依次做了什么事儿

火焰图的横轴是时间,纵轴是一个个的宏任务。

每个宏任务下面若干个微任务,每个微任务下面有可能有很多子任务,依次类推。

由于有些任务的嵌套层级深,有些嵌套层级浅,所以呈现倒立的火焰状。

每种类型的任务颜色都不一样(无需记忆,有个大致的印象即可):

  • 解析HTML Parse HTML:蓝色
  • 解析样式 Parse Stylesheet:蓝色
  • 评估脚本 Evaluate Script:黄色
  • 重新计算样式 Recalculate Style:深紫色
  • 绘制 Paint:深绿色
  • 执行微任务 Microtasks:黄色
  • Ajax请求 XHR Load:黄色
  • 函数调用 Function Call:黄色
  • 触发定时器 Timer Fired:黄色

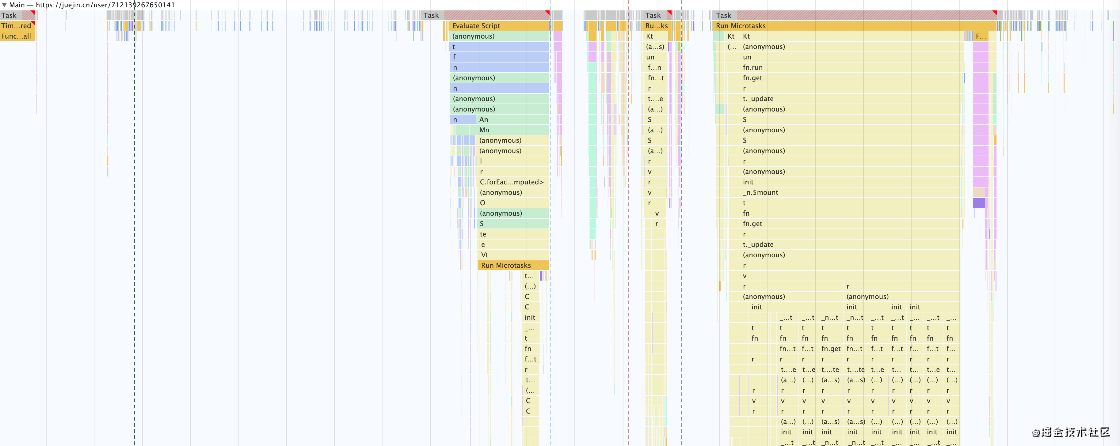

还是先大概看下掘金个人主页的火焰图

三步法助你快速定位网站性能问题

总结火焰图的特点

然后用我们小学就学会的看图找规律的技能,找到这个图有什么特点,大致扫一眼,我们就能总结出至少以下几个特点:

  • 特点一:总的来看两边是空白,中间有三个大火焰
  • 特点二:两边的两个大火焰正好对应瀑布图的两个空白(这就解释了为什么瀑布图的三个小瀑布之间有空白)
  • 特点三:有些宏任务特别长,并且背景色是红色的阴影线(而不是灰色)、右上角有一个红色的小三角形

多花点时间,可能我们还能有更多的发现,不过这几个是最显而易见的。

为了回答这些问题,我们需要近距离观察下火焰图。

分析火焰图的含义

既然火焰图代表主线程每个时间点都在干嘛,那么空白自然就意味着主线程没在干活,那么,它在干嘛呢?

它在等待

等待什么呢?

等待服务器返回一些必要的资源和数据

所以

火焰图的空白处都是浏览器在等待服务器返回数据

寻找长任务

在所有主线程执行的任务中,我们尤其需要关注的是那些耗时特别长的长任务(Long task),这些长任务的特点前面已经说了:

背景色是红色的阴影线
右上角有一个红色的小三角形

三个长任务1s钟就找到了

三步法助你快速定位网站性能问题

分析长任务

接下来是分析长任务,找到耗时长的具体模块/组件/方法。

我们把最右边最大的那个火焰放大,看看里面到底有些什么秘密。

三步法助你快速定位网站性能问题

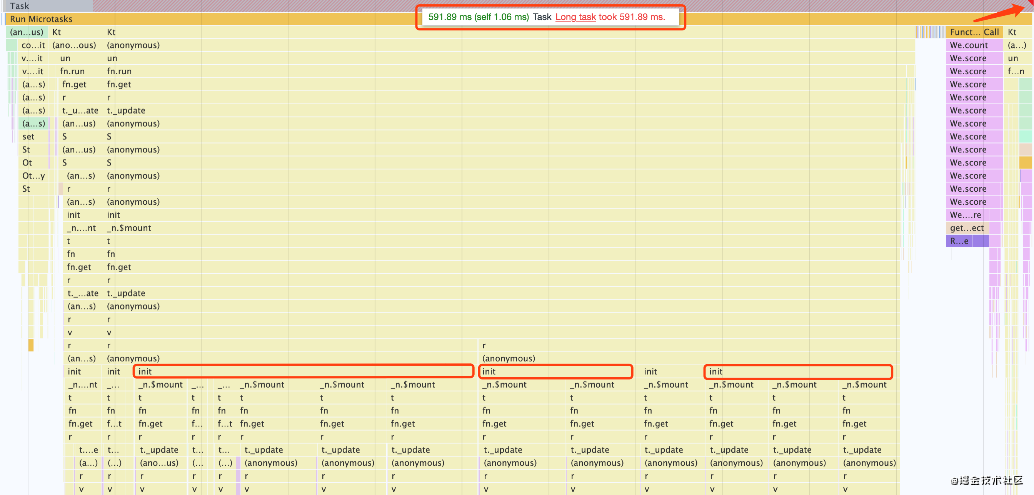

放大之后,我们很快就发现这个耗时591ms的长任务,有90%的时间都花费在了一个叫init的方法上,这个方法一共执行了6次,其中3/4/6耗时尤其长

三步法助你快速定位网站性能问题

这个init方法到底是做什么的呢?

可能是挂在Vue组件的,会不会是有些组件特别大,里面的逻辑太复杂,这里需要掘金的前端给出答案。

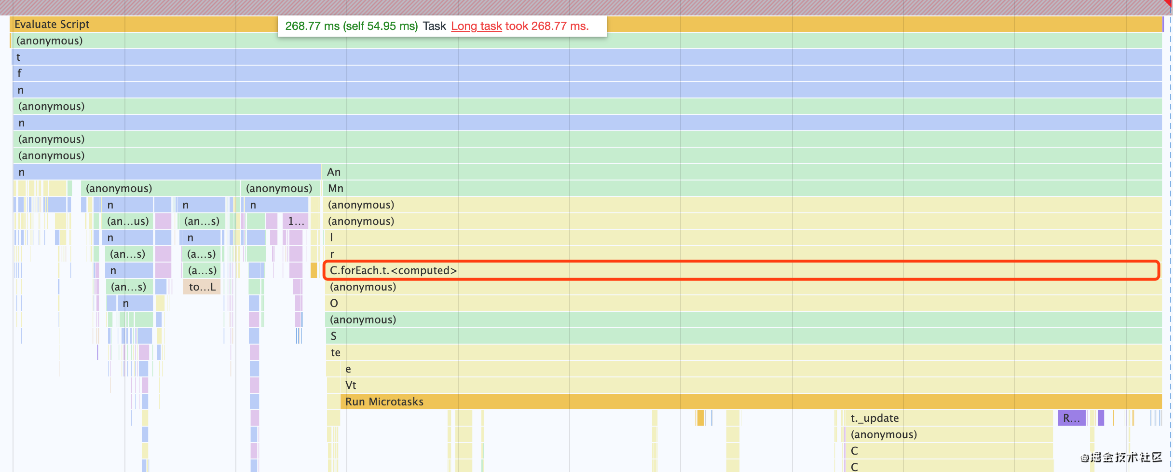

再看下左边那个第二大的火焰,同样滚动鼠标滚轮把它放大

三步法助你快速定位网站性能问题

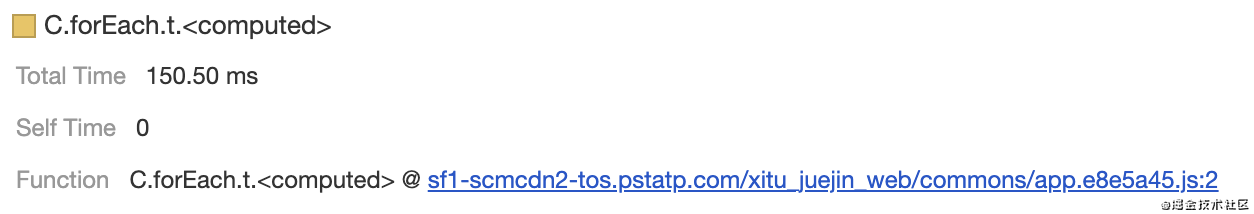

我们发现其中有一个forEach循环特别耗时,这个循环好像在计算什么东西,一共花了150ms。

这个依然需要看下具体的源码才能找到问题的根因。

三步法助你快速定位网站性能问题

通过火焰图发现性能瓶颈的案例

最后给大家分享下我自己之前在XBoard看板项目中,通过火焰图发现一个依赖库的性能问题。

也是遵循一样的思路:

  1. 找到长任务
  2. 将长任务的火焰图放大
  3. 一层层往下找,直到找到一个耗时长的有名字的方法(现网大部分代码被压缩混淆了,看不出名字,开发环境会更方便定位到存在性能问题的方法)
  4. 在火焰图中点击这个方法,看详情面板中Function后的链接,点击这个链接,直接跳转到相应文件中的指定方法中
  5. 在源码中搜索这个方法名字,找到它
  6. 寻找解决方案

当时XBoard看板页有一堆长任务,我找了其中的TOP3

三步法助你快速定位网站性能问题

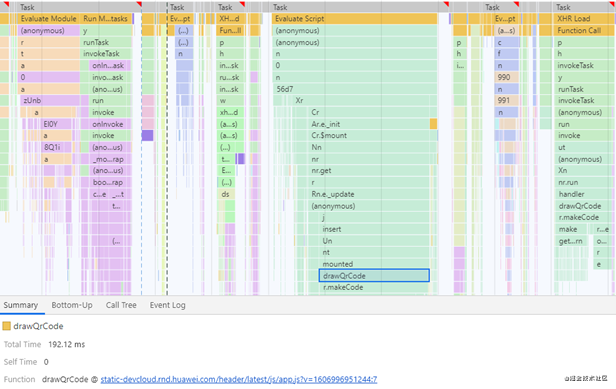

然后将第一个长任务放大,很快就有了收获,我发现其中有一个叫drawQrCode的方法耗时比较长,一共花了192ms。

接着通过查看详情,发现这是一个依赖库的方法,该依赖库定义了一个drawQrCode用来绘制二维码,而这个二维码其实不在看板页面上,而是需要通过鼠标hover到某个按钮上才加载出来。

所以当时解决的方案就是延迟drawQrCode方法的执行,即:

首页加载时,不执行drawQrCode方法,当鼠标移到相应按钮上时,才执行。

三步法助你快速定位网站性能问题

瀑布图和火焰图的关系

瀑布图和火焰图是相互补充、相互验证的关系。

瀑布图代表浏览器发起向服务器的请求,然后浏览器根据服务器返回的数据,通过脚本执行相应的逻辑和页面的渲染。

当瀑布图有请求块时,说明浏览器在向服务器请求数据,如果浏览器必须依赖这些数据来做下一步的页面渲染,那么在服务器返回数据之前,很可能浏览器就没事干,然后火焰图上出现空白,饼图也会出现空闲(Idle)。

当浏览器拿到服务器返回的数据时,主线程正在处理这些数据,并渲染页面,因此很可能就没法向服务器发请求,这时瀑布图就会出现空白。

所以

  1. 发现瀑布图出现空白,很可能存在长任务,需要找到具体的耗时方法,并进行优化
  2. 发现火焰图出现空白,很可能是某些后台接口慢或者存在超大静态资源,需要定位到慢的原因,并想办法优化

小结

本文先给大家简单介绍了如何生成网站的性能分析报告,以及这份报告的大致组成;

接着跟大家分享我自己在定位业务性能问题时,经常使用的三步法:在瀑布下用火焰烤饼;

从饼图中我们可以对网站的性能有一个大致的认识,从瀑布图快速地发现慢接口和大资源,而从火焰图中,我们可以细致地洞察到具体哪个模块/哪个组件/哪个方法可能成为性能瓶颈。

 本文分享自华为云社区《在瀑布下用火焰烤饼:三步法助你快速定位网站性能问题》,原文作者:Kagol 。
